為了判斷電池組件是否正常工作，在安裝前應對太陽能電池進行檢測，測量時安裝人員必須比對太陽能電池廠家的技術手冊。開路電壓的測量必須在太陽能電池組件被日光照熱前進行，因為太陽能電池組件的輸出電壓會隨著溫度的上升而下降。短路電流的測量直接受日照強度的影響，除非能夠準確的測量日照強度，否則只能對太陽能電池組件的輸出電流特性做一個大約估計。測量時使太陽能電池組件平面垂直正對陽光，大部分太陽能電池組件的現場測量結果，與產品說明書給出的數據差別在5～10％以內，好在正午日照強的條件下測量電池組件。接下來，云南華爾迪照明工程小編給大家來分享一下太陽能發電系統的安裝方式，一起來學習一下吧。

1）托架安裝方式。可以用一個簡單的托架裝置，安裝一個單獨的太陽能電池方陣。將兩根角形電鍍鋼托架用螺釘固定在建筑的外墻和房頂，另一對與之配合的托架接在太陽能電池組件框架的端部，將這兩套托架連接起來，就構成一個簡單、耐用而且價格便宜的用于安裝太陽能電池方陣的托架裝置。托架裝置可做成可旋轉的，以便隨季節變化而調整傾角，從而優化光伏系統的性能。

2）立柱安裝方式。使用一個直接固定在地上的垂直立柱安裝太陽能電池方陣，一般來說，5～7cm直徑的鋼管很適合作為這種支撐結構的材料。采用這種安裝方法，也可以按季節調整傾角，以優化光伏發電系統的性能。

3）地面安裝方式。在地面安裝太太陽能電池方陣時，應預先在地面制作好基座，然后將金屬框架固定在基座上，后將太陽能電池方陣安裝在框架上。安裝用的框架通常包括兩個平行的槽狀梁。用螺釘將橫向支撐鋁型材固定在槽狀梁上，橫向支撐鋁型材強度要高，以防被風吹壞。將太陽能電池方陣的鋁制框架用螺釘固定在上下橫向支撐鋁型材上（應以預先測算的傾角固定）。也可以購買或制作可調整傾角的支架裝置，以便按季節調整電池板傾角。由于混凝土中的石灰成分會腐蝕鋁制材料，直接安裝在混凝土基座上的金屬框架應使用鍍鋅鋼材。

此外，螺釘、螺母及墊圈都應該由不銹鋼材料制成，以防腐蝕。在終選定太陽能電池方陣安裝位置前，需詳細評估當地的氣候狀況和土壤的承壓能力。地面安裝方式需要足夠強度的基座，以避免因承壓過大而造成損壞。基座同時要能經受住風吹造成的切向（橫向移動）作用力。參考當地建筑標準可以為確定基座要求提供依據，在安裝前，要確保上述支撐構件滿足這些標準。

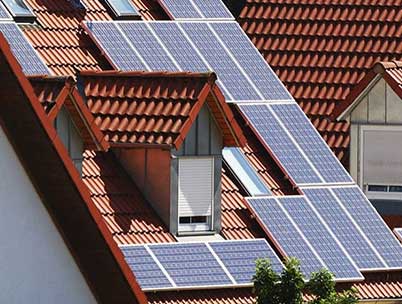

4）屋頂安裝方式。在屋頂安裝太陽能電池方陣，有四種常用方法：支架安裝、獨立安裝、直接安裝、一體化安裝。

①支架安裝。在支架安裝方式中，太陽能電池方陣用一個金屬框架支撐，并呈現一個預先設定好的傾角。用支架安裝的太陽能電池方陣，通過用螺釘將支架固定在屋頂上。這種安裝方法會增加屋頂承重及風應力等問題。但是，由于氣流通路完全環繞太陽能電池方陣周圍，太陽能電池方陣可保持相對較低工作溫度，從而提高了效率。有些支架安裝方式可以按季節調節傾角，以提高光伏發電系統效率。

②獨立安裝。獨立安裝方式是將太陽能電池方陣直接安裝在屋頂上的框架上，這個框架平行于屋頂的傾角，并且離屋頂10～20cm高。支撐橫桿固定在獨立的框架上，太陽能電池方陣固定在這些橫桿上。獨立安裝方式的優點是為太陽能電池方陣提供了空氣自由流動的通路，獨立安裝方式的缺點是維護太陽能電池方陣和更換屋頂材料都比較困難。

③直接安裝。直接安裝是指將太陽能電池組件直接安裝在普通屋頂的覆蓋物上，因此不需支撐框架和橫桿。太陽能電池方陣必須保持屋頂覆蓋物密封的完整性，因此要經常使用合適的密封劑密封屋頂。直接安裝系統的空氣流不能在太陽能電池方陣周圍流動，這就導致了在這種安裝方式中的太陽能電池方陣工作溫度比其它安裝方式大約高20℃。由于不能完全觀察到太陽能電池方陣的電氣連接情況，這給檢查和維護都帶來困難。

④一體化安裝。一體化安裝方式是將太陽能電池方陣直接安裝在屋頂的椽子上，并用太陽能電池方陣取代了常規的屋頂覆蓋物。太陽能電池方陣使用釉面丁基合成橡膠或裝有金屬板條的襯墊材料密封。這種安裝方式適合于屋頂朝向和傾角都被日光照射的場合使用。這種安裝方式很容易通風，因此可以保證太陽能電池方陣運行在效率較高的工作溫度下。由于太陽能電池方陣連接線路都暴露在閣樓中，這樣很容易檢查和維修線路。

太陽能電池方陣安裝注意事項

仔細選擇太陽能電池電池方陣的位置，是完成光伏系統安裝工作的第一步。電氣設備應避免在室外不必要的暴曬，安裝電氣設備時應考慮到可以便捷地進行系統維護。太陽能電池電池方陣應盡可能的接近蓄電池和電能調節設備，以盡量縮短線路距離，以減少線路損耗。

太陽能電池電池方陣價格貴、重量輕、體積小，容易被偷竊。為此，可以安裝保護裝置，以提高太陽能電池方陣的安全性。使用特殊的螺釘安裝面板，可以防止它被迅速的拆除。在通往固定支撐架的通道安裝防盜門，可以提高安全性。

應給太陽能電池組件的支撐框架提供一種簡單、結實、耐用的安裝結構，制造安裝太陽能電池方陣支架的材料，要能夠耐受風吹雨淋的侵蝕及各種腐蝕。電鍍鋁型材、電鍍鋼以及不銹鋼都是理想的選擇。太陽能電池方陣支架重量要輕，以便于運輸和安裝。在許多光伏系統的安裝中，木質支架和框架得到很成功的應用。但是，木質材料需要更多的維護，因此一般不推薦使用木材作為太陽能電池方陣支架的安裝材料。
