怎樣以成本低安裝一整套好用功率大的家庭用太陽能發電系統,可以達到中 央空調.離心水泵.照明燈具等電子產品的用電量要求.閱讀者還可以由此依據自身用電量具體情況變小或擴張輸出功率.一句話好用.成本低.
組成部分:1.太陽能電池板;2.太陽能控制器;3.鋰電池組;4.逆變器
基本原理:太陽能電池板傳出電磁能,經太陽能控制器調節后給蓄電池充電,存儲在電池的電磁能能夠根據逆變器對外開放輸出220V交流電流,達到電器產品的要求.大白天太陽能電池板能夠一邊給蓄電池充電,一邊經逆變器輸出220V交流電流.夜里由電池供電系統給逆變器輸出220V交流電流.

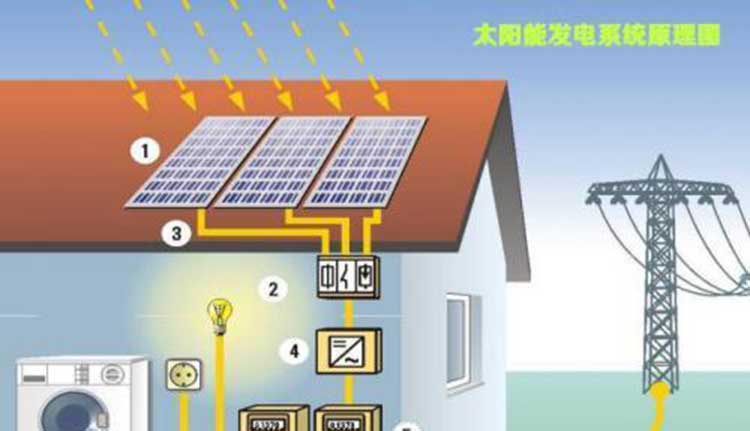

家庭用太陽能發電系統安裝圖/原理圖/結構圖
一.明確用電量要求:1.離心水泵300W；2.4臺1HP中 央空調3000W;3.照明燈具700W;4.其他電器產品約7000W.老用額定功率約110000W.與此同時應用指數設0.7,因而具體應用輸出功率:11000W*0.7=7700W.
二.逆變器挑選
1.明確逆變器輸出功率.依據用電器功率總數+每臺電動機至大功率*7倍.本例中,具體應用輸出功率7700W,每臺電動機至大功率為中 央空調約700*7=4900W.二項累計約13Kw（文中所有按預算，未作實際測算）.因而需挑選15Kw之上的逆變器.
2.逆變器類型.逆變器職責分工頻和高頻率.直流逆變器因為有很大變電器作緩存輸出,舜時輸出功率是 大功率2倍,針對電動機運行有協助,相對性使用壽命長一些,因而在本例中能夠使用10-12KW的直流逆變器.針對高頻率逆變器,因為沒有大變電器作緩存,則只有挑選15KW左右的逆變器.
逆變器鍵入工作電壓一般分兩大類（1）12-120V;（2）192V之上.第一類一般用MOS管,低成本.第二類一般用IGBT管,成本費稍高.
綜合性考慮到,本例具體應用192V,20KW高頻率逆變器.
3.現階段市場上太陽能發電逆變器,大多數是含有無人化作用的直流逆變器,選用電池優先選擇方式,當電池電壓小于維護工作電壓時,全自動轉換到電壓供電系統.當蓄電池充電至某一工作電壓時,全自動轉換至電池供電系統.留意,一定要挑選正弦波形逆變器,不可以挑選波形逆變器.不然會毀壞一部分大功率電器,這兒不會再進行講.
三.電池挑選
1.電池的型號挑選.現階段動力電池關鍵有三種:（1）電瓶( 好膠體電池)（2）磷酸鐵鋰電池電池（3）三元鋰電池.電瓶循環系統使用壽命約500次.維護保養便捷;磷酸鐵鋰電池電池循環系統使用壽命約2000次.安全性.但維護保養不方便,必須改裝專用型平衡設備.三元鋰電池循環系統使用壽命約800-2000次,不安全,維護保養不方便,必須改裝專用型平衡設備.綜合性考慮到,本例具體采用磷酸鐵鋰電池電池.
2.電池電量.本例中,因為中 央空調是用電量種植大戶,考慮到有3臺中 央空調能夠開一個夜里,并兼具照明燈具和別的耗電量,考慮到要用18KWh（18度電）的電池電量.綜合性考慮到,本例具體采用24.3KWh容積電池，按0.7充放電容積測算.
3.鋰電池組工作電壓.鋰電池組的總工作電壓由逆變器鍵入工作電壓決策.本例逆變器鍵入工作電壓是192V.單獨汽車電瓶電壓是12V,必須16個電池組成部分192V.單獨磷酸鐵鋰電池電池電壓3.2V,必須60個電池組成部分192V.單獨三元鋰電池是3.7V,必須52個電池組成部分192V.
4.平衡設備.因為挑選磷酸鐵鋰電池電池,必須改裝專用型平衡設備.單獨磷酸鐵鋰電池電池電壓3.2V,必須60串電池才可以組成部分192V直流電源,供逆變器應用.現階段超出60串的平衡設備成本費較高.出自于成本費考慮到,本例具體采用沃特瑪平衡設備.
關鍵表明,平衡設備必須自學能力極強的優 秀人才能考慮到,不然或是采用膠體電池,免除許多不便,并且拼裝速度更快,缺陷是周期短,請自主挑選.
四.太陽能控制器挑選
太陽能控制器分降血壓型和變壓型.變壓型控制器好像高 效率高些,但只適用于小輸出功率.小功率的計劃方案.本例采用降血壓型功率大的太陽能控制器.優先選擇采用MPPT太陽能控制器.以 大限度充分發揮太陽能電池板的效率.太陽能控制器依據所需電池充電工作電壓及電流決策.本例中,因為采用192V工作電壓,太陽能控制器也需配對192V工作電壓.現階段目前市面上超出120V工作電壓的太陽能控制器成本費太高,因而本例中挑選了由兩部96V太陽能控制器串聯的方法給蓄電池充電,目地是控制成本.電流由太陽能電池板的總輸出功率明確.本例中,每塊電池板,較大電流量為10A.二塊串聯,較大電流量為20A.因而采用太陽能控制器,較大電流量超過20A就可以.本例采用96V,28A的太陽能控制器.
五.太陽能電池板
太陽能電池板分成單晶體和多晶體.單晶體的速率會高一些.多晶體的下雨天高 效率會更好一些.自己看要求應用.本例采用單晶體太陽能電池板.也有一種軟膜天花的,由于成本費較為高在這兒不詳細介紹了.太陽能電池板的規格型號和主要參數.規格型號.主要參數種類種類過多,不一一詳細介紹.盡可能采用高性價比的就可以,本例采用規格型號1000X2000X40,45V,10A的太陽能電池板.
組成部分方法.同一規格型號.主要參數的電池板可按需隨意串.串聯.假如主要參數不一致,串連的盡可能主要參數同樣或貼近,由于負荷率是按少哪一個電流量為限.本例選用三塊串連再2組串聯的方法各自給2個太陽能控制器供電系統.單組電池板主要參數:工作電壓=45V×3=135V,電流量10A.2組串聯后工作電壓:135V,電流量20A.因為本例中,采用的電池板主要參數不一致,具體太陽能控制器較大輸出主要參數為108V，17A.
